建造师考点|泵站

水工建筑物—泵站

一、泵站工程的基本组成

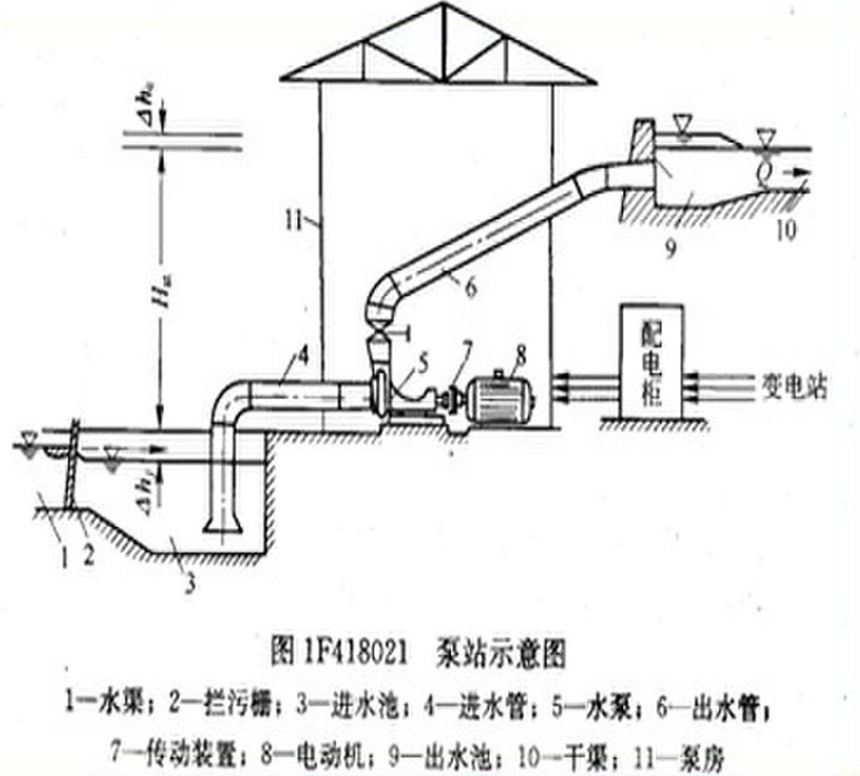

泵站工程主要由泵房、管道、进出水建筑物以及变电站等组成,如图所示。在泵房内安装有水泵、传动装置和动力机组组成的机组,还有辅助设备和电气设备等。进出水建筑物主要有取水、引水设施以及进水池和出水池(或水塔)等。泵站的管道包活进水管和出水管。进水管把水源和水泵进口连接起来,出水管则是连接水泵出口和出水边的管道。泵站投入运行后,水流即可经过进水建筑物和进水管进入水泵,通过水泵加压后,将水流送往出水池(或水塔)或管网,从而达到提水或输水的目的。




二、泵站枢纽的布置

  泵站工程的枢纽布置就是综合考虑各种条件和要求,确定建筑物种类并合理布置其相对位置和处理相互关系。枢纽布置主要是根据泵站所承担的任务来考虑,不同的泵站,其主体工程,即泵房、进出水管道、进出水建筑物等的布置应有所不同。相应的涵闸、节制闸等附属建筑物应与主体工程相适应。此外,考虑综合利用要求,如果在站区内有公路、航运、过鱼等要求时,应考虑公路桥、船闸、鱼道等的布置与主体工程的关系。

  根据泵站担负的任务不同,泵站枢纽布置一般有灌溉泵站、排水泵站、排灌结合站等几种典型布置形式。
